电力载波通讯抄表方案

2018-04-25 16:51:00 5534 105    作者:集社抄表系统
分享

一、什么是电力载波?

电力载波通讯即PLC, 电力载波是电力系统特有的通信方式,电力载波通讯是指利用现有电力线,通过载波方式将模拟或数字信号进行高速传输的技术。最大特点是不需要重新架设网络,只要有电线,就能进行数据传递的通讯方式。

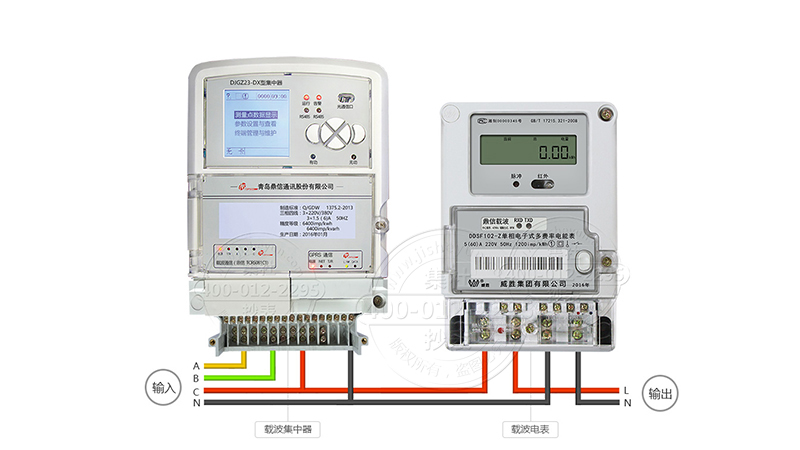

载波电表与载波集中器安装图


载波电表与载波集中器安装图


二、电力载波抄表方案的优点:

优点:

1.不需要重新架设网络,只要有电线,就能进行数据传递

2.相对于其他无线技术,传输速率快

3.安装施工方便布线简单,即装即用。

局限性:

1.     配电变压器对电力载波信号有阻隔作用(微功率无线抄表方案可跨变压器抄读数据),所以电力载波信号只能在一个配电变压器区域范围内传送。

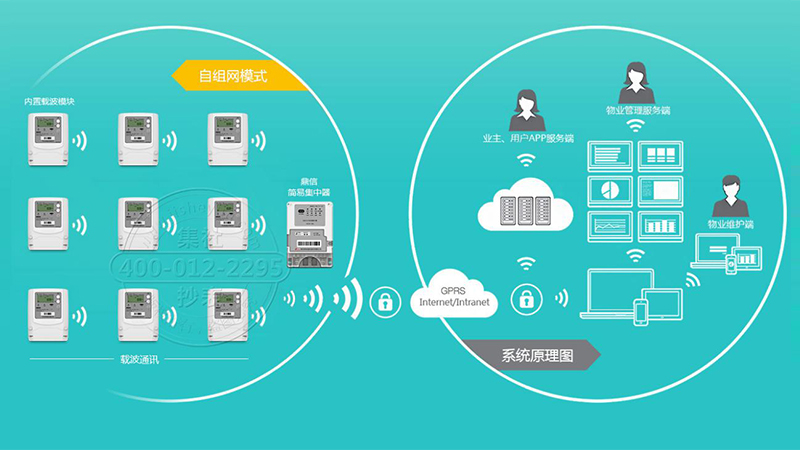

电力载波方案接线图

电力载波方案接线图

三、电力载波抄表方案的适用场合

适用于电表分散安装,如一个电表安装在一个电表箱内,适用于变压器台区不多的场合,并处于一个变压器台区之间。比如小区,学校,工厂等。

电力载波抄表方案适用范围


四、电力载波抄表方案接线方式:

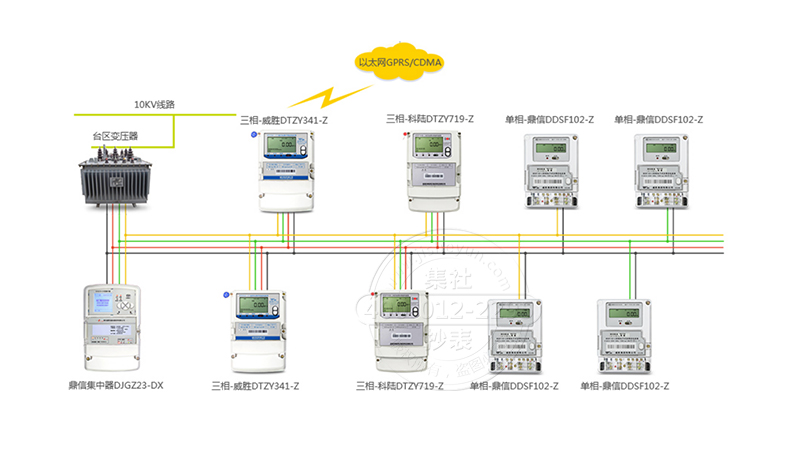

电力载波方案拓扑图

电力载波方案拓扑图

五、电力载波抄表方案使用设备

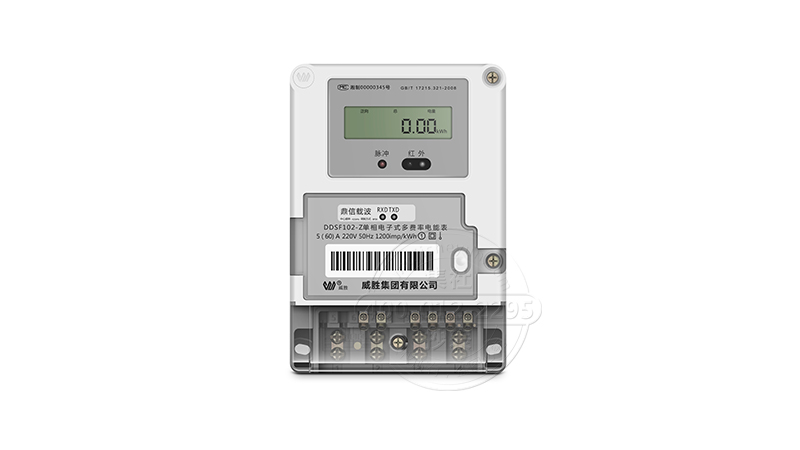

青岛鼎信DDSF102-Z

电能计量功能

可计量有功、正向有功、反向有功等电能

分时计量功能

可分时计量尖、峰、平、谷各时段电量,时段、费率设置

阀 控 功 能

内置继电器,可远程跳闸、合闸、及自动拉合闸

通 讯 接 口

RS-485通讯接口,红外通讯模块,电力载波通讯规约模块

电 流 规 格

5(40)A ; 10(60)A ; 20(80)A ; 30(100)A

尺 寸(长×宽×厚)

160mm×112mm×71mm

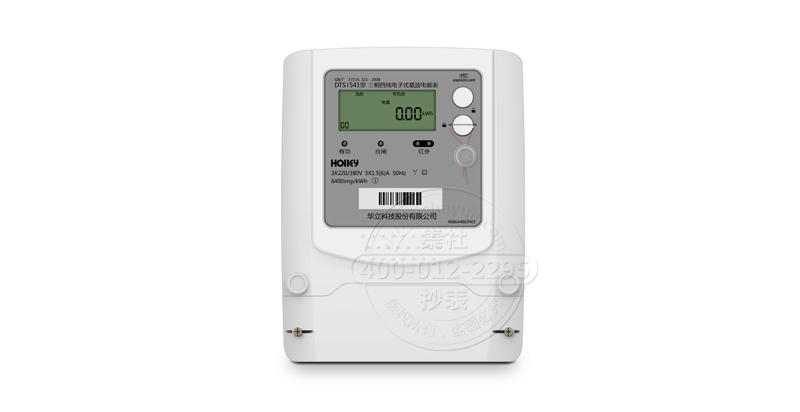

杭州华立DTSI541

杭州华立DTSI541

电能计量功能

可计量有功、正向有功、反向有功等电能

分时计量功能

可分时计量尖、峰、平、谷各时段电量,时段、费率设置

阀 控 功 能

内置继电器,可远程跳闸、合闸、及自动拉合闸

通 讯 接 口

RS-485通讯接口,li/T645多个电表可共用一个RS-485转电力载波通讯规约模块

电 流 规 格

5(60)A ; 1.5(6)A

尺 寸(长×宽×厚)

265mm×170mm×65mm

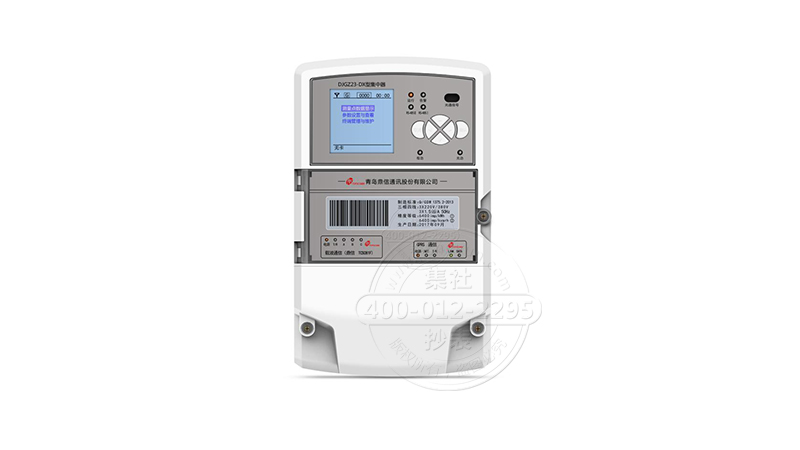

青岛鼎信集中器DJGZ23-DX

青岛鼎信集中器DJGZ23-DX

数据采集

可管理1000台电表数据集中采集

下行采集接口

微功率无线或RS-485

上行通讯接口

GPRS或以太网 ,GPRS资费30元一年

其他功能

可将用户对电表私自接线,开电表盖,停电时间,记录并上传至服务器

本地传输接口

1路维护RS232维护串口,2路RS-485/1路USB,1路调制式红外接口,1路GPRS通信接口
